SKR-1000有紙記錄儀
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

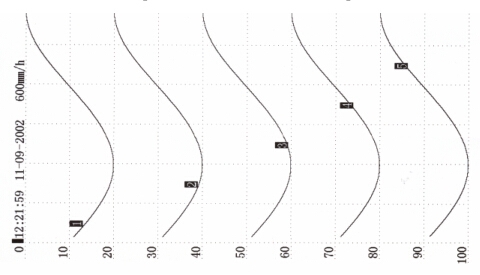

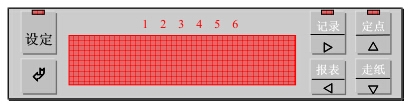

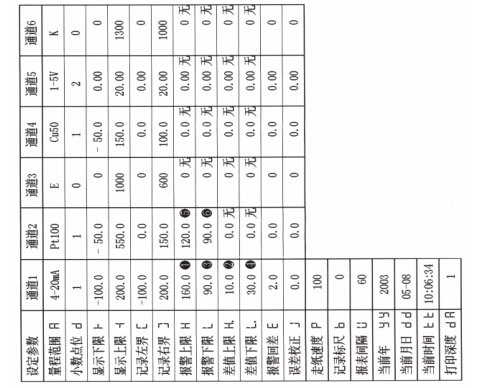

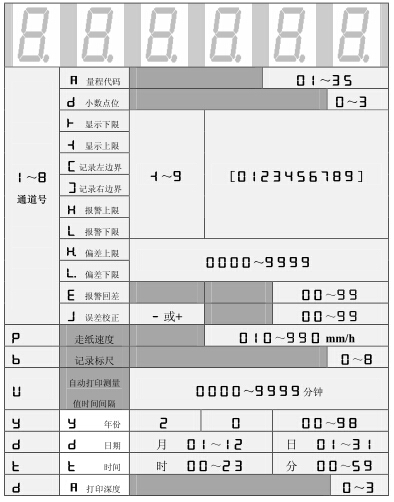

| 有紙記錄儀概述 SKR-1000型有紙記錄儀以熱打印記錄方式和微處理器控制，實現了記錄清晰度、精度佳、可靠性好、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。 SKR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。 主要性能及技術指標 1．輸入通道 •單點 雙點 三點 四點 五點 六點 八點 •每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由供方為用戶設定好] 2．通道隔離: •輸入通道之間相互隔離，無干擾。 3．顯示功能: •測量值的定點或巡回顯示 •設定參數顯示[在設定狀態下] •報警提示符及提示燈 •時間顯示[在所有輸入信號全部關閉情況下] 4．記錄功能: •采用固定式熱敏頭，無筆墨消耗，無筆位 •誤差，抗震動 •在100mm范圍內有800個熱印點 •對測量值進行趨勢記錄和數字記錄 •在記錄曲線同時打印標尺刻度及每個通道標記 •每隔100mm打印一次刻度值、當前時間和走紙速度 5．實時時間: •由鍵盤設定當前日期和時間 •即使掉電,也不影響正常計時 6．曲線遷移功能: • 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。 7．標度變換功能: • 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。 8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。 表一
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。 10．報警功能: • 提供六組繼電器接點輸出，由用戶任意組合使用 • 每個通道報警均可選擇上限、下限、差值上限、差值下限 • 每個通道的報警回差可設定，繼電器動作時有指示燈提示 • 繼電器觸點容量：24VDC, 3A； 220VAC, 3A 11．通訊： 可提供RS232C或RS485通訊接口 【此項為擴展功能,定貨時須注明】 12．模擬量輸出： 可提供兩路4 ~ 20 mA模擬量傳送輸出 【此項為擴展功能,定貨時須注明】 13．采樣周期: 0.6S 14．?dāng)?shù)字顯示及報警精度: ±0.2%F?S 15．趨勢記錄精度: ±0.2% 「兩幅」 16．?dāng)?shù)字記錄精度: ±0.2%F?S 17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大于30W 19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H 20．電源電壓: 220 V; 50 Hz 21．外形尺寸: 144 ´ 144 ´ 200 mm 22．開孔尺寸: 138+1 ´ 138+1 mm 有紙記錄儀產品選型
選型須知：
記錄方式 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
