產品概述
　　 SK3351GP型電容式壓力變送器關鍵材料，元器件和零部件與整機經過組裝和測試，該產品具有、原理合理、品種規格齊全、安裝使用簡便等特點。同時與傳統1151以及其它知名同類產品替換，有很好的通用性和替代能力。該系列產品小巧精致外，更推出具有HART現場總線協議和智能化功能。
  SK3351GP型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
工作原理

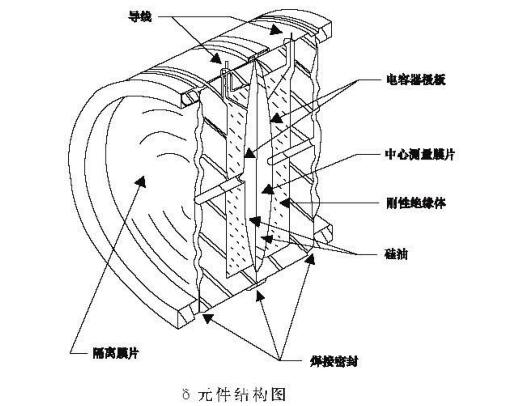

　　SK3351GP型電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。（見圖）

上圖是電容式壓力變送器基本工作原理，下圖將敘述各部件的功能。

產品特點
◆精度佳
◆穩定性好
◆二線制（特殊可四線制）
◆固體元件，接插式印刷線路板
◆小型、重量輕、堅固抗震
◆量程、零點外部連續可調
◆正遷移可達500%；負遷移可達600%
◆阻尼可調
◆單向過載保護特性好
◆無機械可動部件，維修工作量少
◆全系列統一結構，零部件互換性強
◆接觸介質的膜片材料可選擇(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
◆防爆結構，全天候使用
◆智能HART現場總線協議
功能參數
使用對象：液體、氣體和蒸汽
測量范圍：0~0.1KPa至0~40Mpa
輸出信號： 4~20mA DC(特殊可為四線制220V供電，0~10mA DC輸出)
供電電源：12~45V DC,一般為24V DC(見圖負載特性)

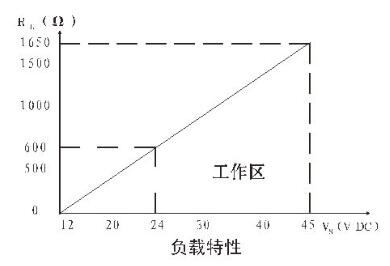

負載特性：與供電電源有關，在某一電源電壓時帶負載能力見上圖(負載特性)，負載阻抗RL與電源電壓Vs關系為：RL≤50（ 　　　　　Vs-12）
指示表：指針式線性指示0~100%等分刻度或LCD液晶式、LED數碼管顯示。
防　爆：a.隔爆型 EXdIIBT4~BT6、EXdIICT4~CT6、粉塵防爆：ExtDA21 T80℃
　　　　b.本質安全型 iaIICT6
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。（智　　　　　能型:量程比15:1）
最大正遷移量為最小調校量程的500%；最大負遷移量為最小調校量程的600%。
溫度范圍：放大器工作溫度范圍：-29~93℃(TL型為：-25~70℃)
灌充硅油的測量元件：-40~104℃
法蘭式變送器灌充高溫硅油時:-20~315℃，普通硅油:-40~149℃
靜　　壓：1、4、10、25、32MPa
濕　　度：相對濕度為0~100%
容積吸取量：＜0.16cm3
阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調

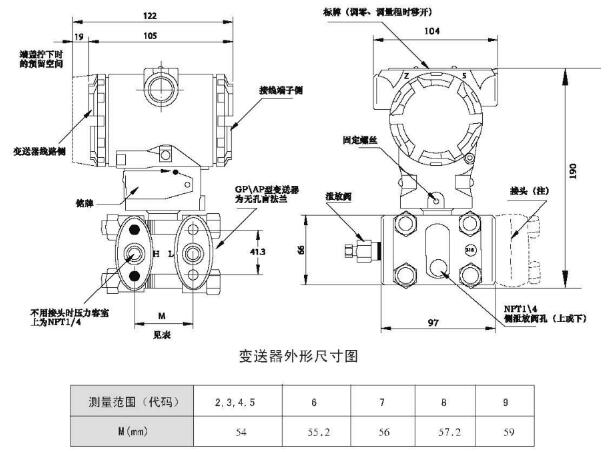

外形尺寸與安裝連接示意圖(注:該尺寸僅供參考,以實際產品尺寸為準)

壓力變送器系列產品有：電容式壓力變送器；擴散硅壓力變送器；不銹鋼壓力變送器；陶瓷壓力變送器等。
