智能型特點：
●測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.2%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現準確測量
●采用H合金護套的傳感器，實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的升級。

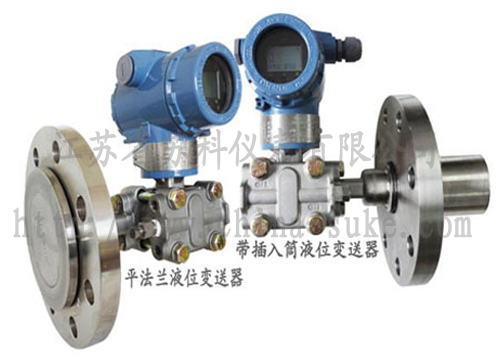

SK3351LT型單法蘭液位變送器,可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶制定法蘭，法蘭膜片材料可選。具體尺寸請咨詢銷售部或參看本公司相關樣冊。
測量范圍
差壓：0-6.2-1600KPa
靜壓：2.5MPa
選型方式
SK3351LT |
單法蘭液位變送器 |
|
代碼 |
量程范圍KPa |
3 |
0-1.3～7.5 |
4 |
0-4-40 |
5 |
0-40～200 |
6 |
0-160～700 |
7 |
0-700~1600 |
|
代碼 |
輸出功能 |
E |
4-20mA（模擬信號） |
S |
智能式(帶HART協議） |
|
代碼 |
公稱直徑尺寸(mm) |
插入筒長度(mm) |
高壓側隔膜片材料 |
A0 |
(3〞)80 |
平 |
316L |
A2 |
(3〞)80 |
50 |
316L |
A4 |
(3〞)80 |
100 |
316L |
A6 |
(3〞)80 |
150 |
316L |
B0 |
(4〞)100 |
平 |
316L |
B2 |
(4〞)100 |
50 |
316L |
B4 |
(4〞)100 |
100 |
316L |
B6 |
(4〞)100 |
150 |
316L |
C0 |
(3〞)80 |
平 |
哈氏C-276 |
D0 |
(4〞)100 |
平 |
哈氏C-276 |
E0 |
(3〞)80 |
平 |
鉭 |
F0 |
(4〞)100 |
平 |
鉭 |
G0 |
50 |
平 |
316L |
G2 |
50 |
50 |
316L |
G4 |
50 |
100 |
316L |
G |
50 |
平 |
哈氏C-276 |
G1 |
50 |
平 |
鉭 |
H |
40 |
平 |
316L |
H1 |
40 |
平 |
哈氏C-276 |
H2 |
40 |
平 |
鉭 |
T |
特殊約定 |
|
代碼 |
結 構 材 料 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
代碼 |
選項 |
M1 |
0-100%線性指示表 |
M2 |
LED顯示表 |
M3 |
LCD顯示表 |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
D1 |
側面泄放閥在壓力室上部 |
D2 |
側面泄放閥在壓力室下部 |
不注 |
1/2NPT錐管螺紋接頭 |
C2 |
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 |
d |
隔爆型dⅡBT4 |
i |
本安型iaⅡCT6 |
液位變送器系列產品有：投入式液位變送器、單法蘭液位變送器、雙法蘭液位變送器、法蘭式陶瓷液位變送器、射頻電容液位變送器、電感式液位變送器
